dgShip™型重力仪是一款针对船载平台的捷联式动态重力仪,该动态重力仪的研发始于2003年,经过三代样机的迭代和进步,dgShip型船载重力仪的测量精度优于0.3mGal(1mGal =10-5m/s2,300秒滤波,三级海况内),具有技术成熟、工程化程度高的特点,已经应用于多个船载重力测量任务中。
功能与特性
★重力异常动态测量能力;
★记录重力仪和GNSS接收机原始测量数据,内置256GB工业级固态硬盘,可连续存储长达1年时间;
★实时显示重力仪传感器、系统状态等信息;
★重力异常数据实时解算与显示;
★重力传感器参数现场标定,无需反厂标定即可保持与出厂时精度一致;
★环境温度波动不影响仪器精度,不要求在空调环境下运行;
★功能完善的后处理软件,包含数据预处理、测线重力异常解算与提取、精度评估、数据输出等功能;
★当需要返厂时,用户可很方便的自行取下内置固态硬盘,确保用户数据的安全;
仪器组成

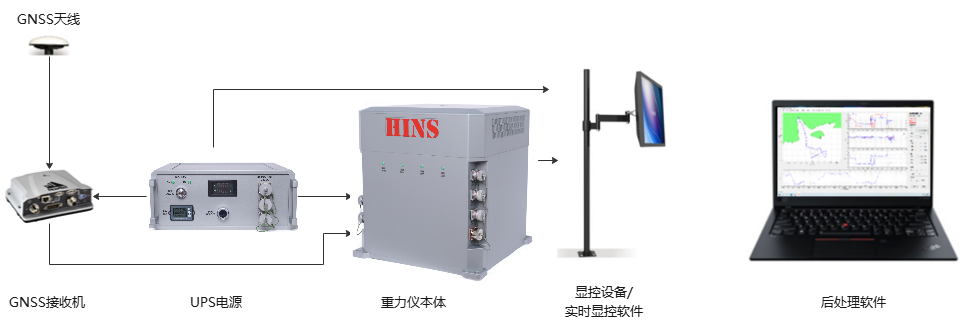

dgShip 型船载重力仪是由重力仪本体、GNSS 接收机、显控设备、 UPS 电源、实时显控软件、后处理软件等组成。
重力仪本体(SU,Sensor Unit)
重力仪的核心部件,功能是用于测量载体的惯性加速度,重力仪本体由重力传感器、姿态传感器、温控系统、电气系统等组成,重力传感器采用国产高精度石英挠性加速度计,姿态传感器采用国产高精度光学陀螺。
GNSS接收机
用于测量载体的位置、速度,GNSS接收机采用高精度测地型接收机。
显控设备
采用工业平板电脑,是仪器工作时与用户进行交互的主要部件。
UPS电源
用于为重力仪本体、显控设备和GNSS接收机提供不间断电源。UPS支持直流28V和交流220V两种输入,两种模式可自动切换,无需人工操作。
实时显控软件
运行于显控设备上的软件。软件的主要功能包括:与重力仪本体的通信;存储传感器数据;显示仪器的传感器数据及仪器状态;重力传感器标度因数标定(格值标定);重力传感器漂移系数标定;初始对准及导航解算;重力异常实时解算等。
后处理软件
运行于PC机上的软件,软件的运行独立于重力仪本体。主要功能包括:原始数据预处理;GNSS数据后处理;初始对准及导航解算;重力异常解算;重复线精度评估;网格线精度评估;输出重力测量数据等。
仪器性能
动态工作范围:±2g(g=9.8m/s2) |
量程:-10,000mGal~+10,000mGal |
分辨率:<0.1mGal |
静态测量精度(全温范围):≤0.1mGal |
月漂移率:≤3mGal |
动态测量精度: ≤1mGal,动态测量精度(三级海况内):≤0.3mGal |
平台自由度(保精度):横摇±25°,纵摇±15° |
采样率:≥1Hz |
准备时间:冷启动准备时间不大于48h |
工作温度:0℃~+40℃ |
电源:支持220V交流和28V直流, 自主不间断供电时间>60min |
稳态功耗(重力仪本体,常温25℃):<60W |
最大功耗(重力仪本体):<150W |
重量(重力仪本体):<35kg |
尺寸(重力仪本体):400mm×400mm×400mm(长宽高) |
